Comment réussir un carottage horizontal : fixation murale et contraintes
Le carottage horizontal est une opération incontournable sur les chantiers BTP, notamment pour le passage de réseaux techniques, de gaines de ventilation ou de conduites d’évacuation. Plus exigeant que le forage vertical, il impose des contraintes mécaniques importantes qui nécessitent une parfaite maîtrise des équipements et des techniques.
Chaque paramètre joue un rôle déterminant dans la qualité du perçage. Il faut aussi tenir compte de la sécurité de l’opérateur et la durabilité des outils diamant. Pour bien comprendre les spécificités de cette technique, il est utile de se référer aux différents types de carottage en BTP, qui permettent d’identifier les contraintes propres à chaque configuration.
Carottage horizontal : des contraintes techniques à anticiper
Contrairement à un carottage vertical, l’axe horizontal ne bénéficie pas de l’effet stabilisateur de la gravité. Le poids de la carotteuse génère un effort latéral constant, ce qui augmente les risques de déviation de la couronne diamant et d’usure irrégulière.
Dans le béton armé, ces contraintes sont accentuées par la présence d’armatures métalliques. Le passage dans les aciers peut provoquer des variations de couple importantes et nécessiter une adaptation immédiate de la vitesse de rotation.
Point clé : la réussite d’un carottage horizontal repose avant tout sur la stabilité du système et la maîtrise des efforts mécaniques.
Fixation murale : la base d’un carottage précis
La fixation du support de carotteuse est l’élément central du dispositif. En horizontal, aucune tolérance n’est permise : le moindre jeu se traduit par des vibrations, une perte d’alignement et une dégradation de la qualité du perçage.
Les solutions les plus utilisées sur chantier sont les chevilles mécaniques, le scellement chimique et, dans certains cas spécifiques, la fixation par dépression. Le choix dépend du support (béton plein, béton fissuré, maçonnerie) et des contraintes de charge.

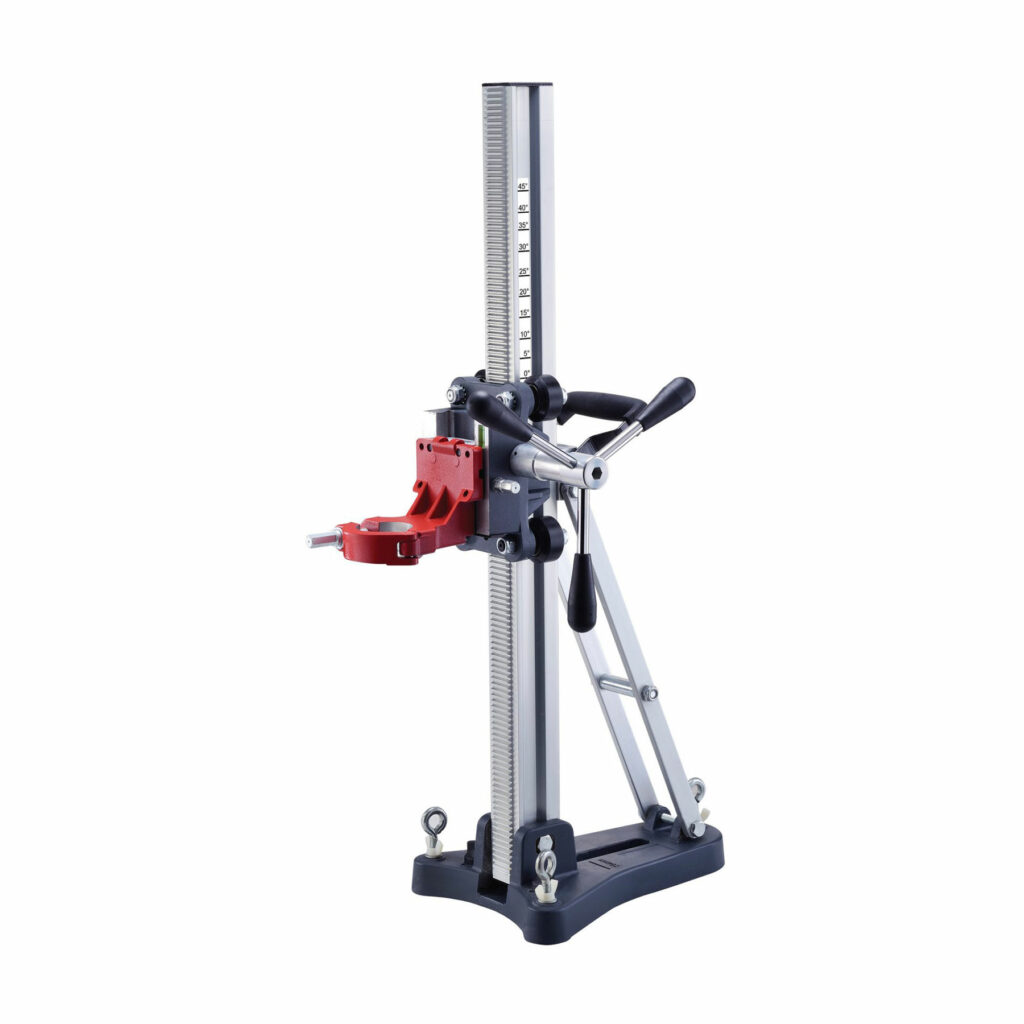

Le recours à un support de carotteuse rigide est indispensable pour garantir un guidage précis. Le bâti doit être parfaitement aligné avec l’axe de perçage afin d’éviter toute contrainte parasite sur l’outil.
Conseil terrain : vérifier systématiquement le couple de serrage et la tenue de l’ancrage avant démarrage.
Inclinaison : un réglage stratégique pour les réseaux
L’inclinaison de la carotteuse est souvent nécessaire pour répondre aux contraintes techniques des installations, notamment pour assurer un écoulement gravitaire ou contourner des éléments structurels.
Les bâtis professionnels permettent un réglage précis de l’angle, généralement jusqu’à 45°. Cependant, une mauvaise gestion de cet angle peut entraîner des défauts importants.
Une inclinaison mal maîtrisée provoque une déviation du perçage, une usure asymétrique des segments diamant et, dans les cas les plus critiques, un blocage de la couronne.
Pour limiter ces risques, il est recommandé de suivre les bonnes pratiques détaillées dans ce guide sur l’utilisation d’une carotteuse, notamment en ce qui concerne l’avance et la régularité du perçage.
Bon réflexe : ajuster l’inclinaison progressivement et maintenir une pression constante.
Refroidissement : un facteur déterminant souvent sous-estimé
Le refroidissement joue un rôle essentiel dans le carottage horizontal. Il permet de limiter la surchauffe des segments diamant, d’évacuer les boues de forage et de préserver les performances de coupe.
Le carottage à eau reste la solution la plus efficace, notamment dans le béton armé. Il assure une lubrification optimale et améliore la durée de vie des outils. Les carotteuses professionnelles sont généralement conçues pour intégrer ce type de système.
En alternative, le carottage à sec, réalisable avec des carotteuses adaptées, nécessite une aspiration performante pour éviter l’accumulation de poussières et limiter l’échauffement.
Point essentiel : le débit d’eau doit être parfaitement maîtrisé. Un débit insuffisant entraîne une surchauffe, tandis qu’un excès peut réduire l’efficacité de coupe.
Cas pratique : carottage horizontal dans un voile béton armé
Sur un chantier tertiaire, un perçage de diamètre 150 mm est réalisé pour le passage d’une gaine de ventilation dans un voile béton fortement ferraillé.
La mise en œuvre repose sur une fixation par scellement chimique M16, suivie de l’installation du support de carotteuse. L’inclinaison est réglée à 5° pour faciliter l’écoulement, puis le carottage est réalisé avec un apport en eau progressif. Pour plus d’infos, regarder notre vidéo sur le carottage dans le béton armé.
Lors de la traversée des armatures, une adaptation de la vitesse est nécessaire pour éviter les à-coups et préserver la couronne diamant. Ce type d’intervention est détaillé dans ce guide dédié au carottage béton gros diamètre.
Choisir le bon matériel pour un carottage horizontal réussi
Le choix de l’équipement est déterminant. Il doit être adapté au diamètre, à la profondeur et à la nature du support.
Une carotteuse performante, un support rigide et une couronne diamant de qualité sont indispensables pour garantir un travail précis. Les critères de sélection sont détaillés dans ce guide pour choisir une carotteuse.
À retenir : la cohérence entre machine, support et consommables conditionne directement la réussite du chantier.
